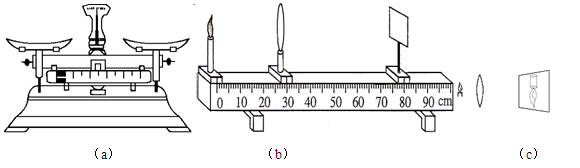

在图中所示的实验装置中，请按要求回答：
①图（a）实验仪器可以测量物体的_______，测量前应调节_______使它水平平衡。
②图（b）所示的实验中，首先应调节凸透镜和光屏的中心跟烛焰的中心在______，若所用凸透镜的焦距为10厘米，现在光屏上的像比较模糊，若要在光屏上得到最清晰的像，光屏应该向_________移动（选填“左”或“右”）。当烛焰、凸透镜、光屏在图（c）所示的位置时，恰能在光屏上得到一个清晰的像，利用这个成像规律可以制成 。
题型：未知 难度：其他题型
答案
①质量；平衡螺母。②同一高度； 左； 投影仪（幻灯机）
解析
①该实验仪器是天平，可用来测量物体的质量，天平在使用前应调节平衡螺母使栋梁水平平衡。②在探究凸透镜成像规律实验时，首先应调节凸透镜和光屏的中心跟烛焰的中心在同一高度，目的是使烛焰成像在光屏中央，便于观察，由图知物体在两倍焦距外，就成像在一倍焦距和两倍焦距之间，故将光屏向左移动；由图c可知物体所成的是倒立的、放大的实像，这个成像规律可以制成投影仪（或幻灯机）。
考点
据考高分专家说，试题“在图中所示的实验装置中，请按要求回答：①.....”主要考查你对 [透镜及其分类 ]考点的理解。
透镜及其分类
透镜及透镜相关概念：
名称概念说明透镜透镜是利用光的折射来工作的光学元件，它是由透明物质(如玻璃、塑料、水晶等)制成的，表面是球面的一部分。如下图甲所示，中间厚、边缘薄的透镜叫凸透镜；如下图乙所示，边缘厚、中问薄的透镜叫凹透镜
按其厚薄的形状可分为两类：凸透镜和凹透镜主光轴
通过透镜两个球面球心的直线叫主光轴，如下图所示
光心主光轴上有个特殊的点，通过它的光线传播方向不改变，这个点叫做透镜的光心，如上图所示用字母“O”表示，可以认为薄透镜的光心就在透镜的中心焦点凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这一点叫凸透镜的焦点，如下图甲所示。凹透镜能使跟主光轴平行的光线通过凹透镜后变得发散，且这些发散光线的反向延长线相交在主光轴上一点，这一点不是实际光线的会聚点，所以叫凹透镜的虚焦点，如下图乙所示
凸透镜两侧各有一焦点，且对称，用字母“F”表示焦距焦点到凸透镜光心的距离叫焦距，如上图甲所示凸透镜两侧焦距相等，用字母“f” 表示
透镜及其应用知识梳理： 凸
透
镜
镜定义：中间薄边缘厚的透镜光学性质：对光线有发散作用应
用日常生活照相机：凸透镜成缩小实像的原理投影仪：凸透镜成放大实像的原理放大镜：凸透镜成放大虚像的原理眼睛眼睛成像原理：晶状体和角膜的组合相当于凸透镜近视眼的矫正：佩戴凹透镜制成的近视镜远视眼的矫正：佩戴凸透镜制成的远视镜科技望远镜显微镜
