（6 分）在探究凸透镜成像的实验中

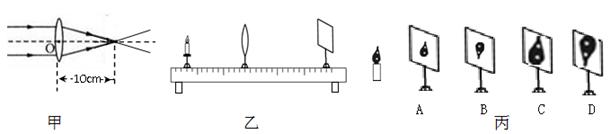

（1）让一束平行光射向凸透镜，得到图甲所示的光路，由图可知，该凸透镜的焦距为 cm。
（2）如图乙所示，把蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在 。
（3）将点燃的蜡烛移至具凸透镜15cm处，调节光屏，能观察到光屏上清晰的像如图丙中的 （只填序号）
题型：未知 难度：其他题型
答案
（1）10；（2）同一高度；（3）D．
解析
（1）平行于主光轴的光线经凸透镜折射后折射光线会聚在焦点上，焦点到透镜光心的距离为焦距．由图可知：焦点到透镜光心的距离等于焦距，所以f=10cm．
（2）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样像才能成在光屏的中央；
（3）由题意知，凸透镜的焦距是10cm，把一只点燃的蜡烛放在距离凸透镜15cm的地方，即2f＞u＞f，由凸透镜成像规律可知，成倒立放大的实像．D正确．
考点
据考高分专家说，试题“（6 分）在探究凸透镜成像的实验中（1）.....”主要考查你对 [透镜及其分类 ]考点的理解。
透镜及其分类
透镜及透镜相关概念：
名称概念说明透镜透镜是利用光的折射来工作的光学元件，它是由透明物质(如玻璃、塑料、水晶等)制成的，表面是球面的一部分。如下图甲所示，中间厚、边缘薄的透镜叫凸透镜；如下图乙所示，边缘厚、中问薄的透镜叫凹透镜
按其厚薄的形状可分为两类：凸透镜和凹透镜主光轴
通过透镜两个球面球心的直线叫主光轴，如下图所示
光心主光轴上有个特殊的点，通过它的光线传播方向不改变，这个点叫做透镜的光心，如上图所示用字母“O”表示，可以认为薄透镜的光心就在透镜的中心焦点凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这一点叫凸透镜的焦点，如下图甲所示。凹透镜能使跟主光轴平行的光线通过凹透镜后变得发散，且这些发散光线的反向延长线相交在主光轴上一点，这一点不是实际光线的会聚点，所以叫凹透镜的虚焦点，如下图乙所示
凸透镜两侧各有一焦点，且对称，用字母“F”表示焦距焦点到凸透镜光心的距离叫焦距，如上图甲所示凸透镜两侧焦距相等，用字母“f” 表示
透镜及其应用知识梳理： 凸
透
镜
镜定义：中间薄边缘厚的透镜光学性质：对光线有发散作用应
用日常生活照相机：凸透镜成缩小实像的原理投影仪：凸透镜成放大实像的原理放大镜：凸透镜成放大虚像的原理眼睛眼睛成像原理：晶状体和角膜的组合相当于凸透镜近视眼的矫正：佩戴凹透镜制成的近视镜远视眼的矫正：佩戴凸透镜制成的远视镜科技望远镜显微镜
