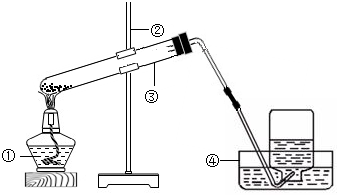

如下图所示，是某同学设计的用高锰酸钾制取并收集氧气的装置图，根据图形回答有关问题：

（1）指出图形中的明显错误：
①______；②______；
③______；④______．
（2）指出图形中有标号的仪器的名称：①______；②______；③______；④______．
将错误改正后，进行实验：
（3）往容器中装入高锰酸钾的方法是：______，目的是：______．
（4）给试管加热的方法正确的是：应先：______，然后：______给药品加热，目的是：______．
（5）收集氧气最适宜的时刻是：______，其原因是：______．
（6）判断氧气瓶收集满氧气的现象是：______．
（7）收集氧气完毕，停止实验时，应先：______，后：______，否则会：水______．

题型：未知难度：其他题型

答案

（1）图中的错误从反应装置可以看出，首先要注意找明显的地方，酒精灯外焰温度高，用外焰加热而不应用酒精灯内焰加热，为防止水珠生成流入试管底部试管口应向下倾斜，故试管口不应向上倾斜；铁夹应夹住据试管口的三分之一处，而不应夹在试管中部；为吸收试管里的高锰酸钾蒸发出来的水蒸气，防止高锰酸钾进入收集的氧气中．试管口应放棉花团，而图中的装置导管口未放棉花；
故答案分别为：①不应用酒精灯内焰加热，②试管口不应向上倾斜，③铁夹不应夹在试管中部，④导管口未放棉花
（2）标号①②③④的仪器名称分别为：①酒精灯 ②铁架台 ③试管 ④水槽
（3）为防止药品粘在试管壁上，向试管内放固体药品的方法是：先将试管倾斜，再用药匙将药品伸入试管底部，直立试管．故答案分别为：先将试管倾斜，再用药匙将药品伸入试管底部，直立试管     防止药品粘在试管壁上
（4）为防止试管局部温度过高炸裂，应先预热试管，再固定在试管底部给药品加热．
故答案分别为：先预热试管    固定在试管底部    给药品加热      防止试管局部温度过高炸裂
（5）试验开始时冒出的气泡是空气，要等气泡连续冒出时在收集气体．
故答案为：气泡连续均匀冒出      开始冒出的气体都是空气
（6）集气瓶收集满氧气时水槽中（集气瓶口边缘）有大气泡冒出．故答案为：水槽中（集气瓶口边缘）有大气泡冒出
（7）为防止因温度下降，压强变小水倒流进试管引起试管炸裂，应先取出导管，再熄灭酒精灯．
故答案分别为：取出导管     熄灭酒精灯     水倒流进试管引起试管炸裂

解析

该题暂无解析

考点

据考高分专家说，试题“如下图所示，是某同学设计的用高锰酸钾制取.....”主要考查你对 [常用仪器的名称和选用 ]考点的理解。

常用仪器的名称和选用

常用的实验仪器：
试管、烧杯、蒸发皿、坩埚、酒精灯、漏斗、洗气瓶、干燥管、
托盘天平、量筒、容量瓶、滴定管、玻璃棒、量气装置等。

常用仪器对比分析：

常见的化学仪器

主要用途

分类

名称

图示
