题文
按题目要求作图：
（1）在图中画出一束光从空气射入玻璃和离开玻璃砖后的光路图．
（2）氢气球下吊一小重物G在空气中做匀速直线运动，若不计空气阻力和风力影响，小重物G恰沿MN方向匀速上升，请在甲乙两图中选出正确的图，并在正确的图上画出小重物G的受力示意图．
题型：未知 难度：其他题型
答案

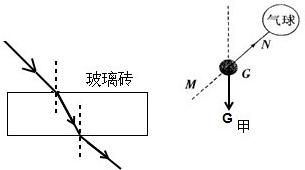

（1）过入射点，先画出法线，第一条折射光线是光从空气斜射入玻璃，根据折射角小于入射角画出；第二条折射光线是光从玻璃斜射入空气，根据折射角大于入射角画出，如下图所示：
（2）重物在空中沿MN斜向上做匀速直线运动时，如果不计空气阻力和风力影响，氢气球也要随着该重物做匀速直线运动，所以氢气球和重物应该在同一条直线上，故甲图正确．
在运动中它们都受到重力的作用，重力的方向总是竖直向下的，因此过重心沿竖直向下的方向画一条带箭头的线段，用符合G表示，如图所示：
解析
该题暂无解析
考点
据考高分专家说，试题“按题目要求作图：（1）在图中画出一束光从.....”主要考查你对 [光的折射的光路图 ]考点的理解。
光的折射的光路图
光的折射光路图的作图关键：
进行光的折射画图的关键是先画出法线，然后根据发生折射时折射角和入射角之间的大小关系画出入射光线或折射光线。
利用光的折射规律作图
1．光的折射规律：光在发生折射时，折射光线、入射光线和法线在同一平面内；且折射光线与入射光线分居法线的两侧；光从空气斜射入水(或玻璃)中时，折射光线向法线方向偏折(折射角小于入射角)、当入射角增大(或减小)时，折射角也增大(或减小)。
2．说明：
(1)弄清一点(入射点)、二角(折射角、入射角)、三线(折射光线、入射光线、法线)的含义。
(2)光的折射具有可逆性。
例1：如图所示，光线AB射向玻璃板，请作出光线在玻璃板左右界面处发生折射的光路图。
解析：根据光的折射规律，光从空气斜射入玻璃时，折射角小于入射角，光从玻璃斜射入空气时，折射角大于入射角．可画出两条折射光线。
答案：如图所示
例2：如图所示光线AB射向三棱镜，请作出光线在玻璃界面发生折射的光路图。
解析：根据光的折射规律，光从空气斜射入玻璃时，折射角小于入射角，光从玻璃斜射入空气时，折射角大于入射角，可画出两条折射光线。
答案：如图所示
