请作出图1中折射光线的大致位置；请在图2中作出F1、F2的力臂L1和L2；请在图3中的方框内画出电路图．要求：开关同时控制两盏电灯，电灯L1、

题文

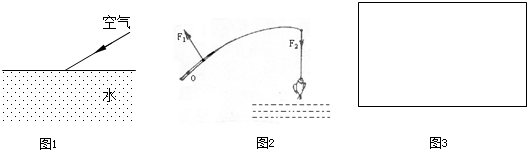

（1）请作出图1中折射光线的大致位置；
（2）请在图2中作出F₁、F₂的力臂L₁和L₂；
（3）请在图3中的方框内画出电路图．要求：开关同时控制两盏电灯，电灯L₁、L₂并联，电流表测通过两灯的总电流．

题型：未知 难度：其他题型

答案

（1）先画出法线，然后根据折射角于小入射角画出折射光线：
（2）从支点分别向力的作用线作垂线，支点到垂足的距离就是力臂：
（3）从电源正极开始，经过开关、电流表后进行分支，一路经过灯泡L₂，另一路经过灯泡L₁，然后两路共同汇合回到电源负极．如图所示：

解析

该题暂无解析

考点

据考高分专家说，试题“（1）请作出图1中折射光线的大致位置；（.....”主要考查你对 [光的折射的光路图 ]考点的理解。

光的折射的光路图

光的折射光路图的作图关键：
进行光的折射画图的关键是先画出法线，然后根据发生折射时折射角和入射角之间的大小关系画出入射光线或折射光线。

利用光的折射规律作图
1．光的折射规律：光在发生折射时，折射光线、入射光线和法线在同一平面内；且折射光线与入射光线分居法线的两侧；光从空气斜射入水(或玻璃)中时，折射光线向法线方向偏折(折射角小于入射角)、当入射角增大(或减小)时，折射角也增大(或减小)。
2．说明：
(1)弄清一点(入射点)、二角(折射角、入射角)、三线(折射光线、入射光线、法线)的含义。
(2)光的折射具有可逆性。
例1：如图所示，光线AB射向玻璃板，请作出光线在玻璃板左右界面处发生折射的光路图。



解析：根据光的折射规律，光从空气斜射入玻璃时，折射角小于入射角，光从玻璃斜射入空气时，折射角大于入射角．可画出两条折射光线。
答案：如图所示



例2：如图所示光线AB射向三棱镜，请作出光线在玻璃界面发生折射的光路图。



解析：根据光的折射规律，光从空气斜射入玻璃时，折射角小于入射角，光从玻璃斜射入空气时，折射角大于入射角，可画出两条折射光线。
答案：如图所示
