题文

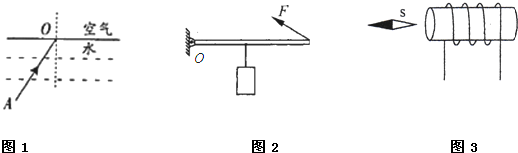

请按下列要求在答题卡上作图．
（1）请完成图1中光的折射光路图；
（2）如图2，请画出力F对应的力臂；
（3）小磁针的指向如图3所示，请画出螺线管的极性和电流方向．
题型：未知 难度：其他题型
答案
（1）题目已经画出法线，水中的入射光线与法线的夹角为入射角；空气中的折射光线与法线的夹角为折射角．当光从水斜射入空气中时，入射光线和折射光线分居法线的两侧，入射角小于折射角．
（2）延长力的作用线，沿力F的方向作出F的作用线，由支点O向F的作用线做垂线，垂线段的长度就为F的力臂L．
（3）小磁针N极向左，由磁极间的相互作用可知电磁铁的左侧为S极；由安培定则可知，电流方向由右侧流入；
答案如图所示：
解析
该题暂无解析
考点
据考高分专家说，试题“请按下列要求在答题卡上作图．（1）请完成.....”主要考查你对 [光的折射的光路图 ]考点的理解。
光的折射的光路图
光的折射光路图的作图关键：
进行光的折射画图的关键是先画出法线，然后根据发生折射时折射角和入射角之间的大小关系画出入射光线或折射光线。
利用光的折射规律作图
1．光的折射规律：光在发生折射时，折射光线、入射光线和法线在同一平面内；且折射光线与入射光线分居法线的两侧；光从空气斜射入水(或玻璃)中时，折射光线向法线方向偏折(折射角小于入射角)、当入射角增大(或减小)时，折射角也增大(或减小)。
2．说明：
(1)弄清一点(入射点)、二角(折射角、入射角)、三线(折射光线、入射光线、法线)的含义。
(2)光的折射具有可逆性。
例1：如图所示，光线AB射向玻璃板，请作出光线在玻璃板左右界面处发生折射的光路图。
解析：根据光的折射规律，光从空气斜射入玻璃时，折射角小于入射角，光从玻璃斜射入空气时，折射角大于入射角．可画出两条折射光线。
答案：如图所示
例2：如图所示光线AB射向三棱镜，请作出光线在玻璃界面发生折射的光路图。
解析：根据光的折射规律，光从空气斜射入玻璃时，折射角小于入射角，光从玻璃斜射入空气时，折射角大于入射角，可画出两条折射光线。
答案：如图所示
