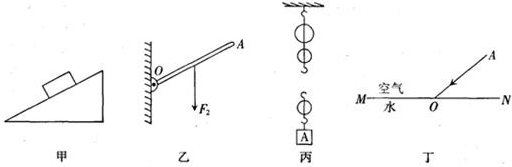

按照题目要求作图：
（1）在图甲中画出斜面上的物体所受重力的示意图．
（2）在图乙中画出使杠杆OA平衡时最小动力F₁的方向和阻力F₂的力臂l₂．
（3）在图丙中用一个动滑轮和两个定滑轮组成的滑轮组提升重物A，要求作用在绳自由端的拉力方向向下，有三段绳子承担物重，请在图中画出绳的绕法．
（4）如图丁所示，MN为空气与水的分界面，AO为入射光线，入射点为O，在图中画出折射光线并标出折射角y．

题型：未知 难度：其他题型

答案

（1）物体的重心在物体的几何重心，如图O点，重力的方向是竖直向下的，从O点起沿竖直向下的方向，画一条线段，在线段的末尾标上箭头和力的大小．如图：



（2）连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；O为支点，点O到F₂的垂线段就是F₂的力臂，如下图：



（3）在绳子自由端的拉力方向向下，有三段绳子承担物重，绳子段数为奇数，因此绳子的起始端应从动滑轮的挂钩开始，如下图：



（4）过入射点O垂直界面作出法线，当光由空气斜射进入水中时，折射光线向法线偏折，折射角小于入射角，用γ标出折射角，如图

解析

该题暂无解析

考点

据考高分专家说，试题“按照题目要求作图：（1）在图甲中画出斜面.....”主要考查你对 [光的折射的光路图 ]考点的理解。

光的折射的光路图

光的折射光路图的作图关键：
进行光的折射画图的关键是先画出法线，然后根据发生折射时折射角和入射角之间的大小关系画出入射光线或折射光线。

利用光的折射规律作图
1．光的折射规律：光在发生折射时，折射光线、入射光线和法线在同一平面内；且折射光线与入射光线分居法线的两侧；光从空气斜射入水(或玻璃)中时，折射光线向法线方向偏折(折射角小于入射角)、当入射角增大(或减小)时，折射角也增大(或减小)。
2．说明：
(1)弄清一点(入射点)、二角(折射角、入射角)、三线(折射光线、入射光线、法线)的含义。
(2)光的折射具有可逆性。
例1：如图所示，光线AB射向玻璃板，请作出光线在玻璃板左右界面处发生折射的光路图。



解析：根据光的折射规律，光从空气斜射入玻璃时，折射角小于入射角，光从玻璃斜射入空气时，折射角大于入射角．可画出两条折射光线。
答案：如图所示



例2：如图所示光线AB射向三棱镜，请作出光线在玻璃界面发生折射的光路图。



解析：根据光的折射规律，光从空气斜射入玻璃时，折射角小于入射角，光从玻璃斜射入空气时，折射角大于入射角，可画出两条折射光线。
答案：如图所示
