按照题目要求作图：
（1）在图甲中画出反射光线及标出入射角，并画出折射光线的大概位置．
（2）在图乙中画出A物体所受重力的示意图，并画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）．
题型：未知 难度：其他题型
答案
（1）根据入射光线和反射光线分居法线两侧，入射角等于反射角，过反射点作出反射光线；
根据入射光线、折射光线分居法线两侧，折射角大于入射角，过折射点作出折射光线．
（2）过物体的重心作竖直向下的力；
连接OB（即最长的力臂），过B点作垂直于OB的斜向上的力F．

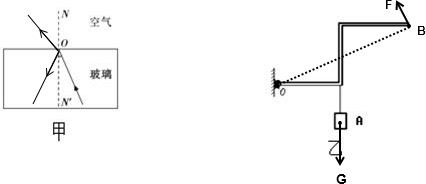

如图所示：
解析
该题暂无解析
考点
据考高分专家说，试题“按照题目要求作图：（1）在图甲中画出反射.....”主要考查你对 [光的折射的光路图 ]考点的理解。
光的折射的光路图
光的折射光路图的作图关键：
进行光的折射画图的关键是先画出法线，然后根据发生折射时折射角和入射角之间的大小关系画出入射光线或折射光线。
利用光的折射规律作图
1．光的折射规律：光在发生折射时，折射光线、入射光线和法线在同一平面内；且折射光线与入射光线分居法线的两侧；光从空气斜射入水(或玻璃)中时，折射光线向法线方向偏折(折射角小于入射角)、当入射角增大(或减小)时，折射角也增大(或减小)。
2．说明：
(1)弄清一点(入射点)、二角(折射角、入射角)、三线(折射光线、入射光线、法线)的含义。
(2)光的折射具有可逆性。
例1：如图所示，光线AB射向玻璃板，请作出光线在玻璃板左右界面处发生折射的光路图。
解析：根据光的折射规律，光从空气斜射入玻璃时，折射角小于入射角，光从玻璃斜射入空气时，折射角大于入射角．可画出两条折射光线。
答案：如图所示
例2：如图所示光线AB射向三棱镜，请作出光线在玻璃界面发生折射的光路图。
解析：根据光的折射规律，光从空气斜射入玻璃时，折射角小于入射角，光从玻璃斜射入空气时，折射角大于入射角，可画出两条折射光线。
答案：如图所示
