题文
（1）如图甲所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向．
（2）在力F点作用下，图乙中所示的杠杆保持静止．请画出F的力臂和物体G的重力示意图．
（3）在图丙中，标出小磁针的N极及磁感线的方向．
题型：未知 难度：其他题型
答案

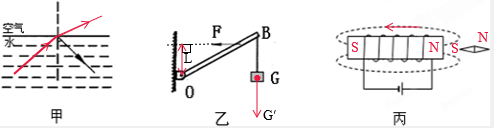

（1）根据图示的反射光线和法线，确定了反射角的大小以及反射光线在法线的右侧，利用光的反射规律可以做出入射光线：位于法线的左侧，且入射角等于反射角答案如下图所示；
根据做出的入射光线，在法线的左侧，以及入射角的大小，根据光的折射规律可以做出对应的折射光线：位于法线的右侧，由于是从水中斜射入空气，所以折射角大于入射角，答案如下图甲所示；
（2）物体G的重力作用在重心，方向竖直向下，沿长F的作用线，从支点向其画垂线，垂线段所表示的就是它的力臂．如图乙所示：
（3）由图可知电流由右侧流入，则由右手螺旋定则可知螺线管右侧为N极，左侧为S极，磁感线由N极指向S极，小磁针S极与螺线管的N极相吸，故N极向右．
如图丙所示：
解析
该题暂无解析
考点
据考高分专家说，试题“（1）如图甲所示的是一条经水面反射后的光.....”主要考查你对 [光的折射的光路图 ]考点的理解。
光的折射的光路图
光的折射光路图的作图关键：
进行光的折射画图的关键是先画出法线，然后根据发生折射时折射角和入射角之间的大小关系画出入射光线或折射光线。
利用光的折射规律作图
1．光的折射规律：光在发生折射时，折射光线、入射光线和法线在同一平面内；且折射光线与入射光线分居法线的两侧；光从空气斜射入水(或玻璃)中时，折射光线向法线方向偏折(折射角小于入射角)、当入射角增大(或减小)时，折射角也增大(或减小)。
2．说明：
(1)弄清一点(入射点)、二角(折射角、入射角)、三线(折射光线、入射光线、法线)的含义。
(2)光的折射具有可逆性。
例1：如图所示，光线AB射向玻璃板，请作出光线在玻璃板左右界面处发生折射的光路图。
解析：根据光的折射规律，光从空气斜射入玻璃时，折射角小于入射角，光从玻璃斜射入空气时，折射角大于入射角．可画出两条折射光线。
答案：如图所示
例2：如图所示光线AB射向三棱镜，请作出光线在玻璃界面发生折射的光路图。
解析：根据光的折射规律，光从空气斜射入玻璃时，折射角小于入射角，光从玻璃斜射入空气时，折射角大于入射角，可画出两条折射光线。
答案：如图所示
