按要求完成下列各图

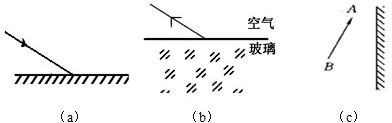

（1）利用光的反射定律画出图a中入射光线的反射光线．
（2）如图b，画出一束光从玻璃射入空气中的完整光路图，用箭头标出光前进的方向．
（3）如图c，作出物体AB通过平面镜所成的像，保留必要的辅助线．
（4）在图中画出通过透镜的入射光线或折射光线．
题型：未知 难度：其他题型
答案
（1）过入射点作法线，反射角等于入射角；
（2）当光射到玻璃和空气的交界面时，会发生反射现象和折射现象，过入射点作法线，反射角等于入射角，折射角大于入射角；
（3）平面镜成像的特点是：物象等大、到平面镜的距离相等，物与像相对平面镜对称；
（4）平行于主光轴的光线经凸透镜后光线过焦点，过光心的光线传播方向不变，过焦点的光线经过凸透镜后平行射出；
平行于主光轴的光线经凹透镜后，折射光线反向延长线过焦点，过光心的光线传播方向不变，延长线过焦点的入射光线经凹透镜后平行于主光轴折射出去；
解析
该题暂无解析
考点
据考高分专家说，试题“按要求完成下列各图（1）利用光的反射定律.....”主要考查你对 [光的折射的光路图 ]考点的理解。
光的折射的光路图
光的折射光路图的作图关键：
进行光的折射画图的关键是先画出法线，然后根据发生折射时折射角和入射角之间的大小关系画出入射光线或折射光线。
利用光的折射规律作图
1．光的折射规律：光在发生折射时，折射光线、入射光线和法线在同一平面内；且折射光线与入射光线分居法线的两侧；光从空气斜射入水(或玻璃)中时，折射光线向法线方向偏折(折射角小于入射角)、当入射角增大(或减小)时，折射角也增大(或减小)。
2．说明：
(1)弄清一点(入射点)、二角(折射角、入射角)、三线(折射光线、入射光线、法线)的含义。
(2)光的折射具有可逆性。
例1：如图所示，光线AB射向玻璃板，请作出光线在玻璃板左右界面处发生折射的光路图。
解析：根据光的折射规律，光从空气斜射入玻璃时，折射角小于入射角，光从玻璃斜射入空气时，折射角大于入射角．可画出两条折射光线。
答案：如图所示
例2：如图所示光线AB射向三棱镜，请作出光线在玻璃界面发生折射的光路图。
解析：根据光的折射规律，光从空气斜射入玻璃时，折射角小于入射角，光从玻璃斜射入空气时，折射角大于入射角，可画出两条折射光线。
答案：如图所示
