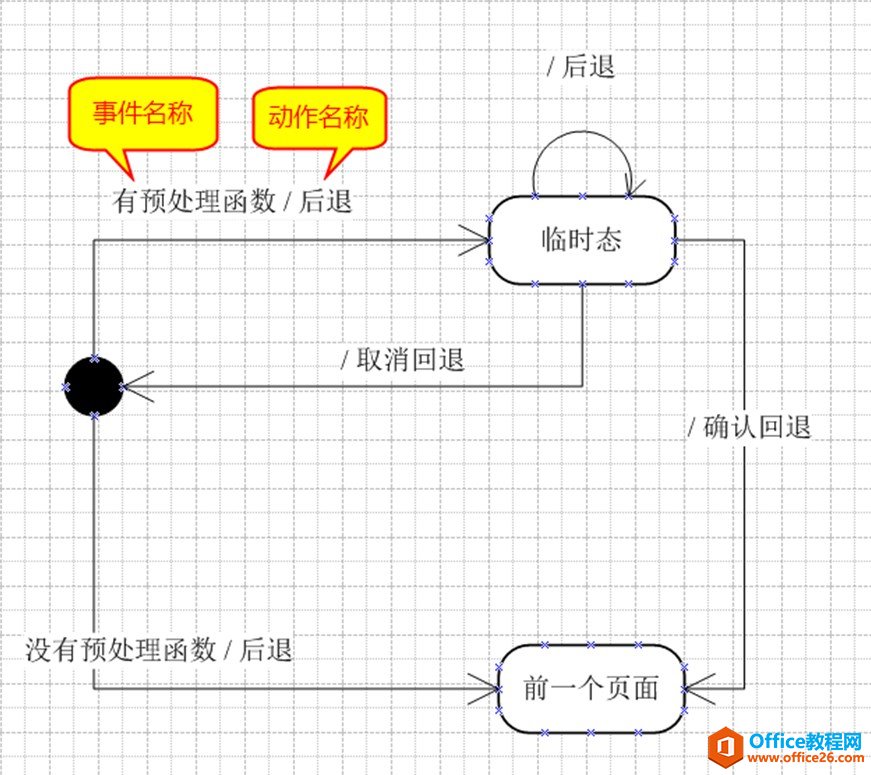

在学习用visio画状态图的时候,原以为在"转换"连线的名称属性中添加文字,就可以显示在连线上。实际上不是这么回事。经过一翻折腾,发现只有事件名称和动作名称才能显示在转换线上。具体如下图所示:

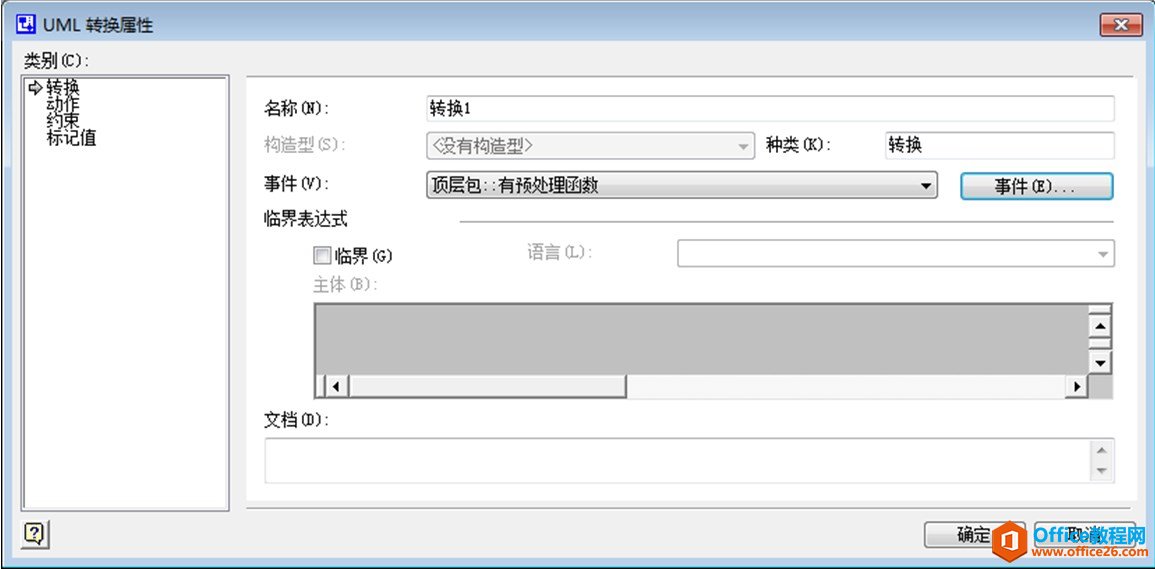

通过双击转换线,弹出"UML转换属性"对话框。如下图所示:
点击事件按钮创建事件。创建完后,还需要选中该事件,才能在转换线上显示。
添加动作名称比较简单,如下图所示:
