使用几何画板的版友都知道,几何画板是由美国人开发的几何绘图工具,其中自带的坐标系非常不符合中国人的使用习惯,建立的坐标系是无限延伸的,X轴、Y轴没有代表坐标方向的箭头,这样的坐标系没法放在试卷出题中。为了解决这个问题,下面给大家介绍在几何画板中绘制带箭头的坐标系技巧。
在几何画板中,目前几乎没有人自己手工绘制坐标系,也就不用绘制坐标轴的箭头了,使用自定义工具就可以绘制带箭头的坐标系。几何画板5.06是最新的版本,其中有几个自定义坐标系,可以用来绘图或是打印试卷,广大板友使用最多的是蚂蚁坐标系,这是很好的一个工具,有许多你不知道的其他优点。下面介绍下在几何画板中建立蚂蚁坐标系的方法。

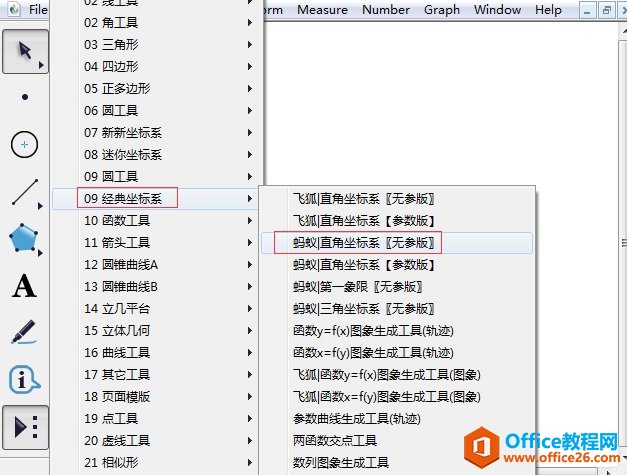

步骤一 打开几何画板,鼠标按住左侧侧边栏“自定义工具”按钮,在弹出的工具菜单选择“经典坐标系”——“蚂蚁|直角坐标系(无参版)”,就是最典型的一种坐标系。

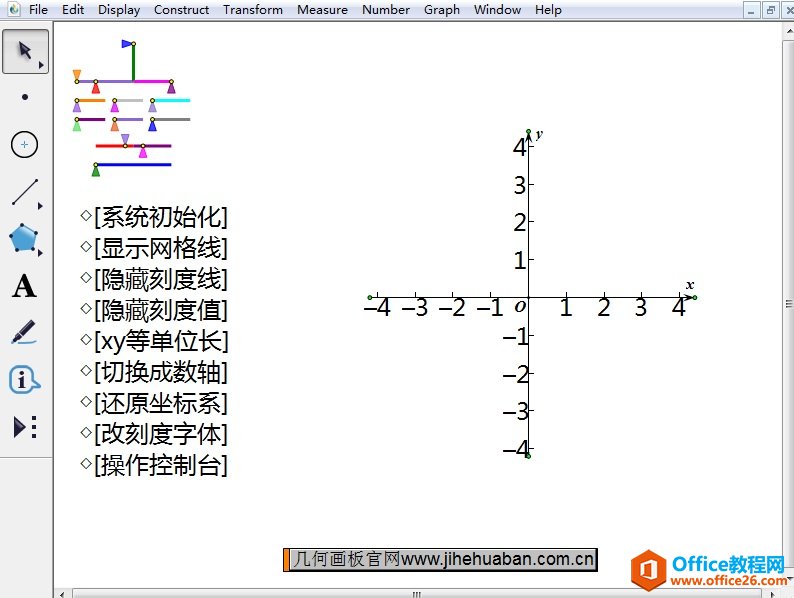

步骤二 选择以上工具后,在画板空白区域单击一下画出坐标系控制杆,然后再单击一下鼠标,即可画出蚂蚁坐标系(如下图所示)。该坐标系就自动带有箭头,无需自行绘制。点击左边的文本操作按钮,还可以对坐标系的刻度值、单位长、刻度字体等进行调整。
几何画板自定义工具下还有很多可以直接调用的坐标系工具,比如新新坐标系、蚂蚁坐标系,这些坐标系都是带有箭头的,跟几何画板自带的坐标系有很大区别,而且可以自由调整坐标轴长度,在绘图上比系统自带的坐标系方便很多。
