项目需求:

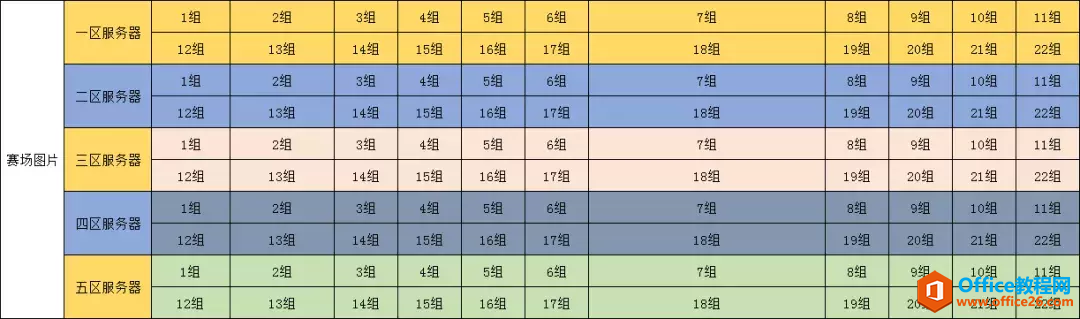

学校考试,一共有110组,共分为5个区,每个区有22个组,每个组中有5个人,使用笔记本电脑考试。
要求5个区域做物理隔离。每个区与每个区之间不能互相通信。每个区都有一台服务器,要求,每个组与组之间互相不通信,但每个区中所有电脑要与对应区中的服务器可以通信。
此网络搭建,没有路由器,交换机不带VLNA功能。
此网络如何搭建设置?

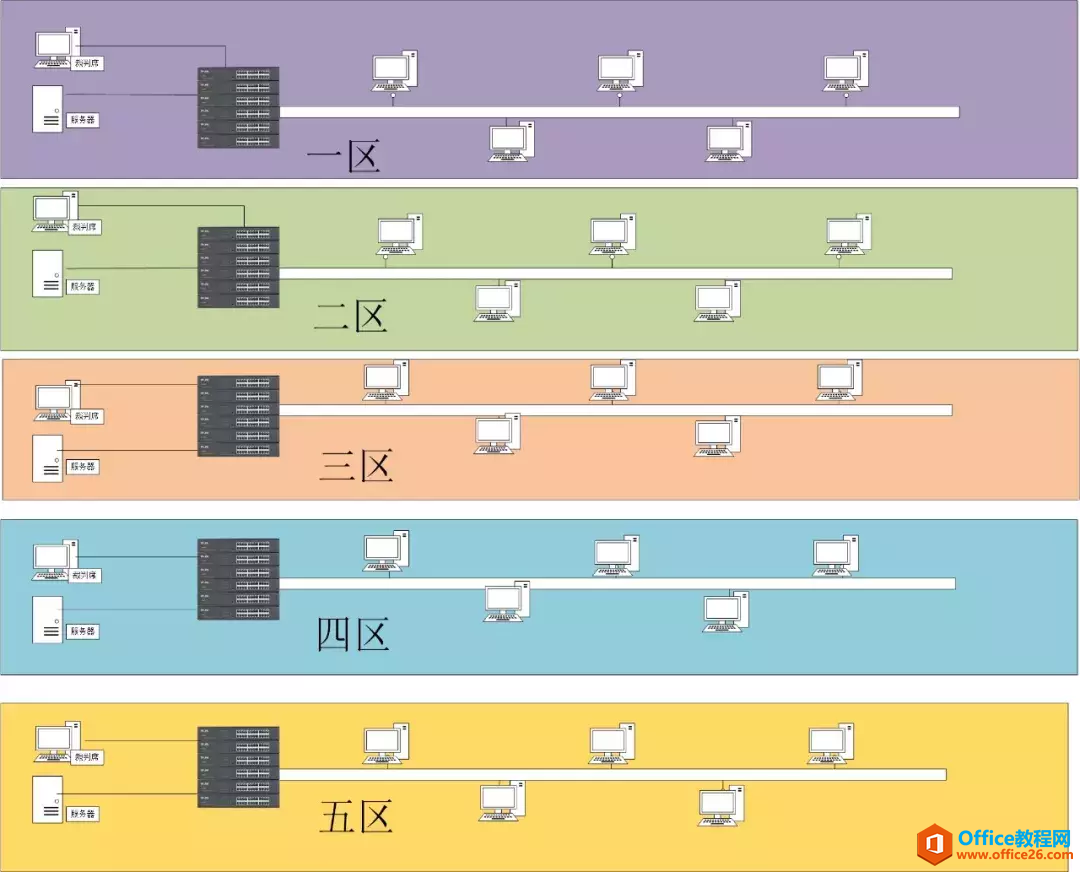

网络拓扑如下所示:
解决方案:
将服务器的IP地址设置22个IP地址。
如何在一个网卡上,设置22个不同网段的IP地址呢?

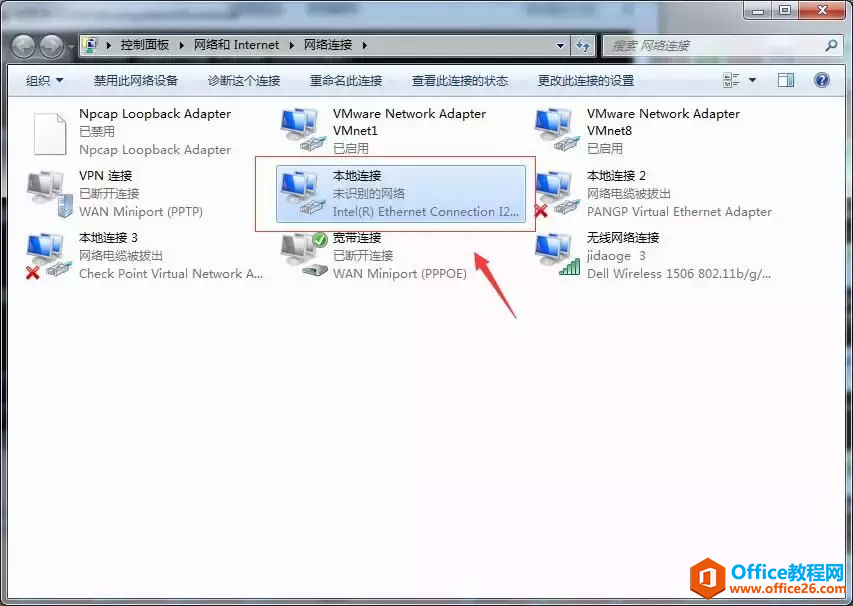

找到本地连接。

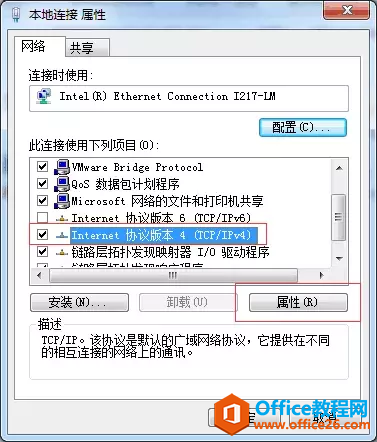

右击属性,找到Internet协议版本4(TCP/IPv4)

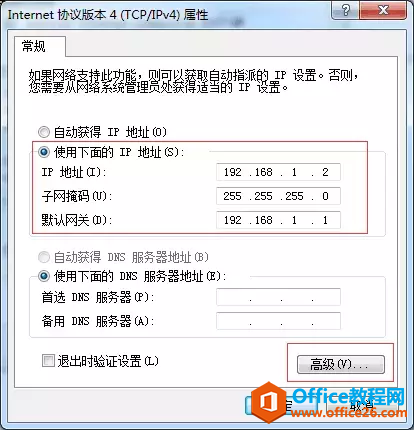

将服务器的第一个IP地址设置为192.168.1.2,然后点高级。

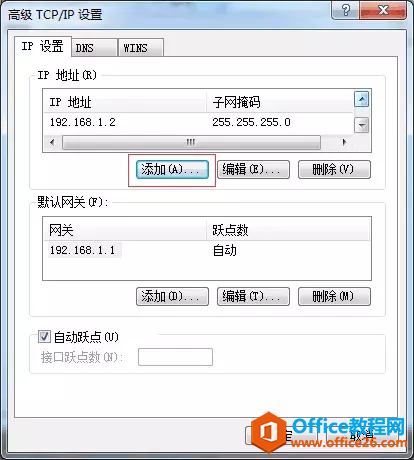

在高级中,点击,添加。
添加192.168.2.2,2网段IP地址。
添加192.168.3.2,3网段IP地址。
........

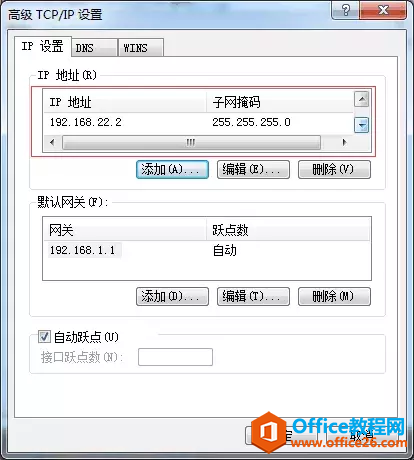

一直添加到192.168.22.2IP地址。

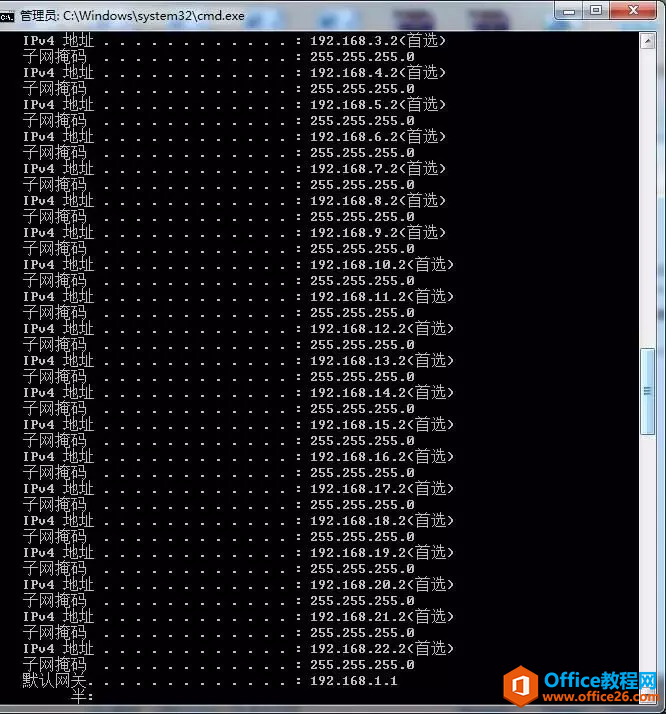

添加完成后,在查看本地网卡IP地址,从192.168.1.2到192.168.22.2。现在22组的IP地址服务器上都有了。
这样每个小组设置IP地址,第一组设置为1网段IP地址,第二组设备2网段IP地址,第三组2网段IP地址....以此类推。
配置客户端IP地址,第一小组5个人IP地址,从192.168.1.3-192.168.1.7。
配置客户端IP地址,第二小组5个人IP地址,从192.168.2.3-192.168.2.7。
配置客户端IP地址,第三小组5个人IP地址,从192.168.3.3-192.168.3.7。
......
以此类推。
以第十小组举例:

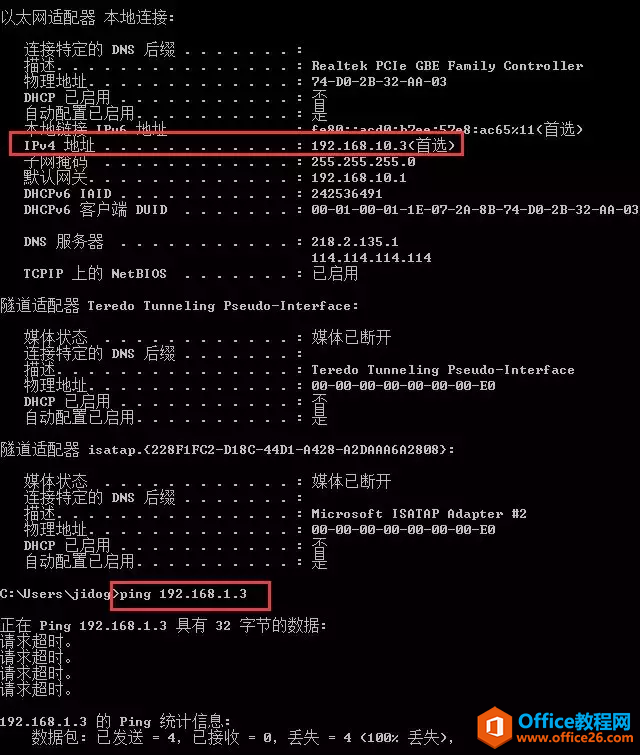

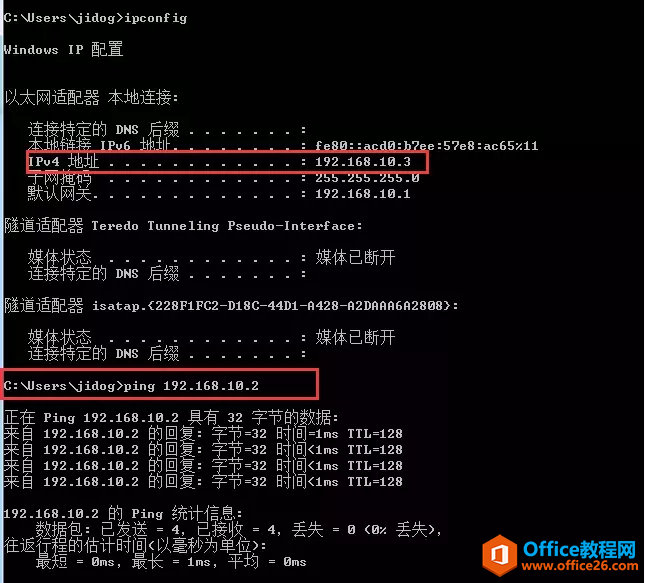

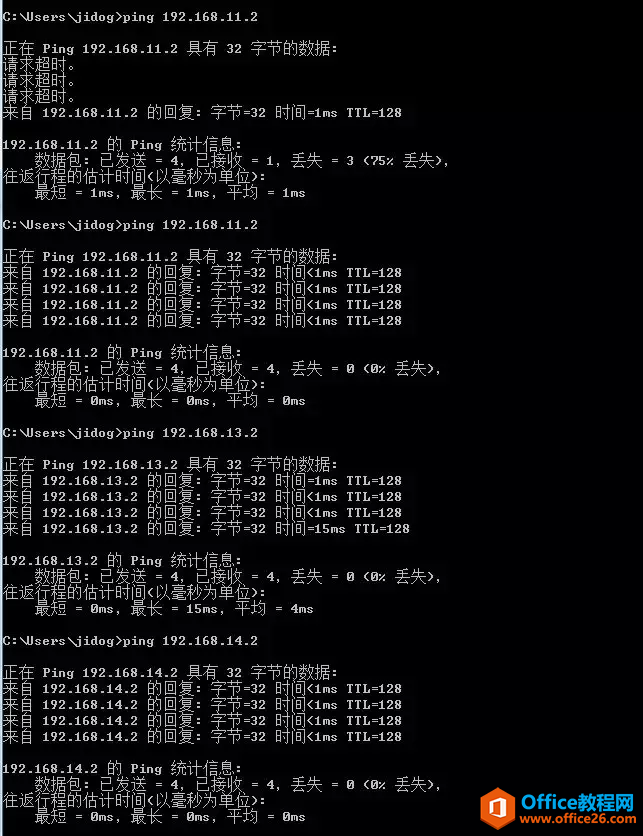

IP地址设置为192.168.10.3,当客户端网关配置的是192.168.10.1时,客户端只能Ping通服务器的192.168.10.2 IP地址。
当客户端网关配置的是192.168.10.2时,也就是服务器10网段IP地址,客户端可以ping通服务器所有网段地址IP地址。
客户端与客户端网络之间是无法进行通信。
标签: IP地址
